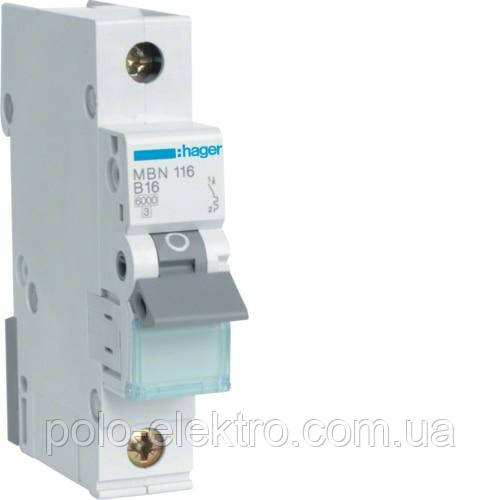

Автоматичний вимикач 1P 6kA B-16A 1M Hager

Автоматичний вимикач 1P 6kA B-16A 1M Hager

Технічні властивості

Архітектура

• Кількість захищених опор - 1

• Кількість полюсів - 1 Р

• Тип полюса - 1 Р

Функції

• Одночасне перемикання N-нейтралі: Немає

Конфігурація

• Кількість модулів: 1

Підключення

• Вирівнювання з'єднання зверху для модульних пристроїв: Вирівняний термінал

• Вирівнювання нижнього підключення для модульних пристроїв: Вирівняний термінал

Основні електричні особливості

• Номінальна вимикаюча здатність при короткому замиканні Icn змінного струму відповідно до IEC60898-1: 6 кА

• Номінальна робоча напруга Ue: 230 / 400 В

• Тип напруги живлення: AC

• Частота: 50/60 Гц

Напруга

• Номінальна напруга ізоляції: 500 В

• Номінальна імпульсна напруга: 4000 В

Електричний струм

• Номінальний струм: 16 А

• Номінальна робоча відключаюча здатність Ics змінного струму відповідно до IEC 60898-1: 6 кА

• мінімальне/максимальне порогове значення теплової роботи змінного струму: 1,13 / 1,45 дюймів

• Магнітний регулюючий струм: 3/5 дюймів

• Номінальна вимикаюча здатність короткого замикання Icn при 230 В змінного струму відповідно до IEC60898-1: 6 кА

• Номінальна гранична вимикаюча здатність Icu при 230 В змінного струму IEC 60947-2: 6 кА

Електричний струм / температура

• Номінальний струм -25°C: 22,2 А

• Номінальний струм -20°C: 21.69 А

• Номінальний струм -15°C: 21.19 А

• Номінальний струм -10°C: 20.89 А

• Номінальний струм -5°C: 20.17 А

• Номінальний струм 0°C: 19.66 А

• Номінальний струм 5°C: 19.16 А

• Номінальний струм 10°C: 18.65 А

• Номінальний струм 15°C: 18.14 А

• Номінальний струм 20°C: 17.63 А

• Номінальний струм 25°C: 17.13 А

• Номінальний струм 30°C: 16 А

• Номінальний струм 35°C: 16.11 А

• Номінальний струм 40°C: 15,6 А

• Номінальний струм 45°C: 15.1 А

• Номінальний струм 50°C: 15 А

• Номінальний струм 55°C: 14.08 А

• Номінальний струм 60°C: 13.57 А

• Номінальний струм 65°C: 13.07 А

• Номінальний струм 70°C: 12.56 А

Поточні поправочні коефіцієнти

• Поправочний коефіцієнт номінального струму для 2 пристроїв, розташованих поруч: 1

• Поправочний коефіцієнт номінального струму для 3 пристроїв, розміщених поруч: 0,95

• Поправочний коефіцієнт номінального струму для 4 і 5 пристроїв, розміщених поруч: 0,9

• Поправочний коефіцієнт номінального струму для 6 пристроїв, розміщених поруч: 0,85

• Поправочний коефіцієнт магнітного спрацьовування з частотою 100 Гц: 1.1

• Поправочний коефіцієнт магнітного спрацьовування з 200 Гц: 1.2

• Поправочний коефіцієнт магнітного спрацьовування з частотою 400 Гц: 1.5

• Поправочний коефіцієнт магнітного спрацьовування з частотою 60 Гц: 1

Розміри

• Глибина встановленого виробу: 70 мм

• Висота встановленого виробу: 83 мм

• Ширина встановленого виробу: 17,5 мм

Частота

• Частота: від 50 до 60 Гц

Потужність

• Загальна втрата потужності під IN: 2,44 Вт

• Втрата потужності на полюс при In: 2,44 Вт

Витривалість

• Електрична витривалість у кількості циклів: 4000

• Кількість механічних операцій: 20000

Монтаж

• Тип верхнього підключення для модульних пристроїв: з гвинтом

• Момент затягування:2,8 Нм

• Тип нижнього підключення для модульних пристроїв: BIconnect

Підключення

• Переріз з'єднання входу і виходу з гвинтами, для масивних провідників: 1 / 35 мм²

• Поперечний переріз доступу та виходу з гвинтами, для гнучкого провідника: 1 / 25 мм²

Стандарти

• Стандартний текст: EN 60898-1

• Європейська директива WEEE: стурбований

Безпека

• Індекс захисту IP: IP20

Умови використання

• Робоча температура: -25…70 °C

• Клас обмеження енергії I²t: 3

• Висота: 2000 м

• Температура зберігання/транспортування: -25…80 °C
