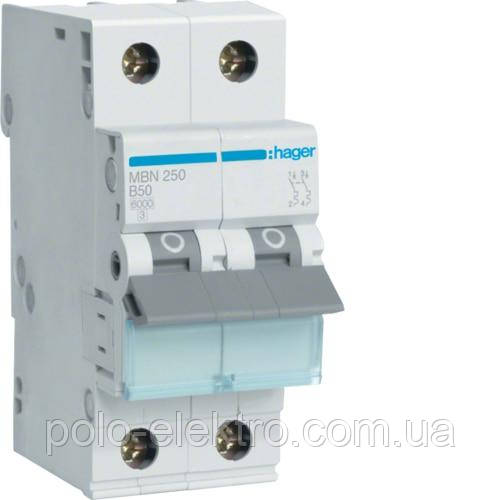

Автоматичний вимикач 2P 6kA B-50A 2M Hager

Автоматичний вимикач 2P 6kA B-50A 2M Hager

Архітектура

• Кількість захищених опор - 2

• Кількість полюсів - 2Р

• Тип полюса - 2Р

Функції

• Одночасне перемикання N-нейтралі - Немає

Конфігурація

• Кількість модулів - 2

Підключення

• Вирівнювання з'єднання зверху для модульних пристроїв - Вирівняний термінал

• Вирівнювання нижнього підключення для модульних пристроїв - Вирівняний термінал

Основні електричні особливості

• Номінальна вимикаюча здатність при короткому замиканні Icn змінного струму відповідно до IEC60898-1 - 6 кА

• Номінальна робоча напруга Ue - 400 В

• Тип напруги живлення - AC

• Частота - 50/60 Гц

Напруга

• Номінальна напруга ізоляції - 500 В

• Номінальна імпульсна напруга - 4000 В

Електричний струм

• Номінальний струм - 50 А

• Номінальна робоча відключаюча здатність Ics змінного струму відповідно до IEC 60898-1 - 6 кА

• мінімальне/максимальне порогове значення теплової роботи змінного струму - 1,13 / 1,45 дюймів

• Магнітний регулюючий струм - 3/5 дюймів

• мінімальне/максимальне порогове значення постійного магнітного спрацьовування - 4/7 дюймів

• мінімальне/максимальне порогове значення термічної роботи постійного струму - 1,13 / 1,45 дюймів

• Відключаюча здатність на 1 полюс для IT 400V NF 60947-2 - 3 кА

• Номінальна вимикаюча здатність короткого замикання Icn при 400 В змінного струму відповідно до IEC60898-1 - 6 кА

• Номінальна гранична вимикаюча здатність при короткому замиканні Icu при 400 В змінного струму IEC 60947-2 - 10 кА

• Номінальна гранична вимикаюча здатність Icu при 415 В змінного струму IEC 60947-2 - 10 кА

Електричний струм / температура

• Номінальний струм -25°C - 68,8 А

• Номінальний струм -20°C - 67,1 А

• Номінальний струм -15°C - 65,4 А

• Номінальний струм -10°C - 63,7 А

• Номінальний струм -5°C - 62 А

• Номінальний струм 0°C - 60,3 А

• Номінальний струм 5°C - 58,6 А

• Номінальний струм 10°C - 56,9 А

• Номінальний струм 15°C - 55,1 А

• Номінальний струм 20°C - 53,4 А

• Номінальний струм 25°C - 51,7 А

• Номінальний струм 30°C - 50 А

• Номінальний струм 35°C - 49,3 А

• Номінальний струм 40°C - 48,5 А

• Номінальний струм 45°C - 47,8 А

• Номінальний струм 50°C - 47 А

• Номінальний струм 55°C -46,3 А

• Номінальний струм 60°C - 45,5 А

• Номінальний струм 65°C - 44,8 А

• Номінальний струм 70°C - 44 А

Поточні поправочні коефіцієнти

• Поправочний коефіцієнт номінального струму для 2 пристроїв, розташованих поруч - 1

• Поправочний коефіцієнт номінального струму для 3 пристроїв, розміщених поруч - 0,95

• Поправочний коефіцієнт номінального струму для 4 і 5 пристроїв, розміщених поруч - 0,9

• Поправочний коефіцієнт номінального струму для 6 пристроїв, розміщених поруч - 0,85

• Поправочний коефіцієнт магнітного спрацьовування з частотою 100 Гц - 1.1

• Поправочний коефіцієнт магнітного спрацьовування з 200 Гц - 1.2

• Поправочний коефіцієнт магнітного спрацьовування з частотою 400 Гц - 1.5

• Поправочний коефіцієнт магнітного спрацьовування з частотою 60 Гц - 1

Розміри

• Глибина встановленого виробу - 70 мм

• Висота встановленого виробу - 83 мм

• Ширина встановленого виробу - 35 мм

Частота

• Частота - від 50 до 60 Гц

Потужність

• Загальна втрата потужності під IN - 9,2 Вт

• Втрата потужності на полюс при In - 4,9 Вт

Витривалість

• Електрична витривалість у кількості циклів - 4000

• Кількість механічних операцій - 20000

Монтаж

• Тип верхнього підключення для модульних пристроїв - з гвинтом

• Момент затягування - 2,8 Нм

• Тип нижнього підключення для модульних пристроїв - BIconnect

Підключення

• Переріз з'єднання входу і виходу з гвинтами, для масивних провідників - 1 / 35 мм²

• Поперечний переріз доступу та виходу з гвинтами, для гнучкого провідника - 1 / 25 мм²

Стандарти

• Стандартний текст - EN 60898-1

• Європейська директива WEEE - concerned

Безпека

• Індекс захисту IP - IP20

Умови використання

• Робоча температура - -25…70 °C

• Клас обмеження енергії I²t - 3

• Висота - 2000 м

• Температура зберігання/транспортування - -25…80 °C
