Основні правила монтажу проводки та встановлення розеток і вимикачів в житловому приміщенні
Кожен з нас рано чи пізно стикається з питанням ремонту квартири або будинку. Як правильно розвести проводку в своєму улюбленому житло? До цього питання варто підійти з великою відповідальністю, так як від цього залежить комфорт та безпека нашої сім'ї.
Які матеріали краще придбати для електропроводки? Звичайно ж економити на власній безпеці не варто і краще купити проводу та кабелю, а також системи прокладки кабелю хорошої якості і перевіреного часом і споживачами виробника. Для проведення рекомендуємо купити кабель та провід заводу ЗЗЦМ або кабель та провід заводу Одескабель - продукція даних виробників вже багато років є високоякісною і відповідає всім стандартам виробництва (ГОСТ). Що ж стосується вибору систем прокладки кабелю, то тут вибір дуже великий: представлені на ринку України безліч виробників від Китаю до улюбленої усіма Німеччини та ціновий діапазон цих товарів також різний, тому варто вибирати відповідно до своїх економічних можливостей та бажаного якості продукції. Варто відзначити високу якість продукції Schneider Electric і OBO Bettermann - купити системи прокладки кабелю можна тут.
Як правильно розвести електро проводку в будинку і з чого почати?
1. Визначаємо яким способом буде проводиться монтаж ліній.
Існує два способи монтажу: відкритого типу і прихованого типу. В чому різниця? При відкритому монтажі всі дроти розлучаються поверх вже готових стін в спеціальних коробах і в них монтуються розетки і вимикачі. Виглядає це так:
Серед переваг даного виду монтажу варто відзначити:
- легкий доступ при ремонті, набагато простіше монтаж
- досить просто знайти місце пошкодження проводки
- простота додавання нових точок
Але є і вагомі недоліки проведення відкритого типу:
- зовнішній вигляд не дуже красивий і з точки зору дизайну не завжди доречний
- дана проводка має менший термін експлуатації і більше схильна до механічних пошкоджень
Набагато більшою популярністю користується проводка схованого типу - всі кабелі і дроти, коробки укладаються в штроби (канали в стіні) всередині стін і в спеціальних каналах під підвісними стелями.
Зовнішній вид срытой проводки:
З цим видом проводки ремонт пошкоджень досить трудомісткий і складний, але ось довговічність і гарний зовнішній вигляд забезпечені, тому в 90% житлових приміщень використовують даний вид проводки.
2. Стводаємо схему проводки нашого приміщення:
Для початку обов'язково вирішимо, де будуть знаходиться у нашому приміщенні наступні об'єкти:
- місце введення траси

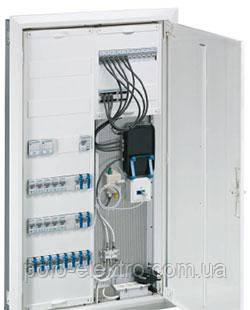

- розподільний щит, в якому будуть встановлені УЗО і автоматичні вимикачі
- розетки, вимикачі, розподільчі коробки
- де буде потужна побутова техніка
- стельові світильники
- а також не забудемо про розетки для телевізора, кондиціонера та іншої техніки, яка розташована на нестандартної висоті
Після ознайомимося з основними правилами створення проводки і розміщення розеток і вимикачів

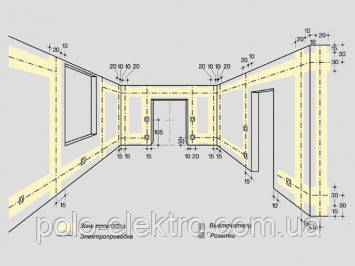

Основні правила проведення електропроводки в квартирі, будинку:
- Дроти укладаються строго по вертикалі і горизонталі.
- Кут повороту повинен бути прямою - 90 градусів
- Віддаленість від дверних і віконних прорізів не менш 10 см
- Віддаленість від опалювальних труб не менше 15 см, а краще 20 см
- Віддаленість від газових труб мінімум 40 см
- Віддаленість від стелі мінімум 15 см, а якщо плануються підвісні або натяжні стелі, то краще 30-40 см, щоб залишити доступ до проводки
- У ванній кімнаті віддаленість від водопровідних труб не менше 50-60 см
Чому так важливо дотримуватися правила проведення? Буває в цілях економії проводку роблять "довільним методом" і тоді, по закінченню робіт взагалі не зрозуміло, де ж проходить кабель. І якщо нам необхідно вцепить полку, картину або просто рамку для фото, то виникає питання - не пошкодимо ми кабель, коли будемо це робити? А от коли всі правила розведення проводки дотримані, то ми можемо сміливо приступати до даних робіт.
Правила монтажу розеток і вимикачів в квартирі, житловому будинку:
- Згідно з Євростандартом: розетки встановлюються на висоті 30 см від підлоги, вимикачі - 90 см від підлоги. Це стандартна величина для людини середнього зросту, але при розмітці висоти варто враховувати індивідуальні особливості мешканців.
- Тумбочки біля розетки і вимикачі, а також біля столів і комодів встановлюються на висоті 15-20см від поверхні меблів.
- Розетки і вимикачі у ванній кімнаті обов'язково повинні бути вологостійким (ступінь захисту ІР 44). Рекомендуємо купити Hager розетки і вимикачі - чудова якість німецького виробника.
- Выключатели в ванную, туалет и кладовую размещают в коридоре, а в комнату, кухню, коридор внутри данного помещения.

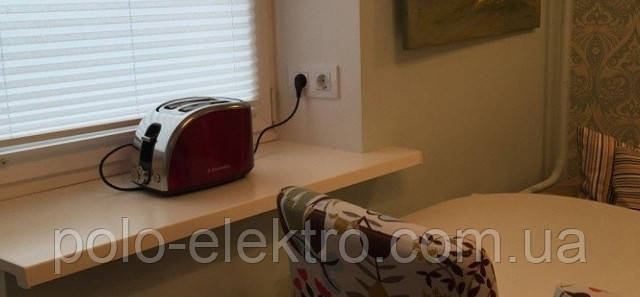

- Если у вас маленький метраж помещений, то стоит обратить внимание на возможность монтажа розеток в откосах
Розетки и выключатели Hager купить в нашем интернет-магазине - компания Поло-Электро официальный дистрибьютор Hager в Украине.
Основываясь на данных правилах и учитывая будущий дизайн своего жилья приступайте к созданию своей схемы электропроводки.
Підказка: користуйтеся копію плану свого будинку - там вже є всі необхідні заміри.
Виглядає схема приблизно так:
Ну ось, схема готова і можна приступати до робіт. Не забудьте сфотографувати розведену проводку у вашому приміщенні - це допоможе, якщо необхідно буде її ремонтувати.
